【複線】基準線から〇〇mm離れた位置にある線を描く【Jwcad】

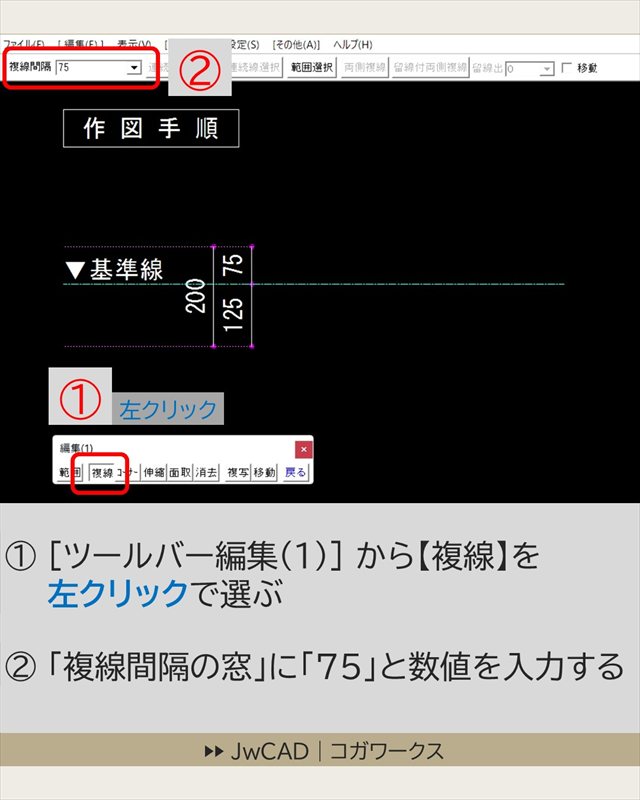

①まず [ツールバー編集(1)] から【複線】を左クリックで選びます。

ショートカットキーは
【 F 】です。

【複線】は基準線からの距離を指定して〇〇のところに線を描くという作図操作です。距離を指示したいので「複線間隔の窓」に振り分ける寸法〇〇を入力します。

② まず上側の線を作図してみしょう。「複線間隔の窓」に「75」と数値を入力します。

どの線を基準線とするかを指示します。

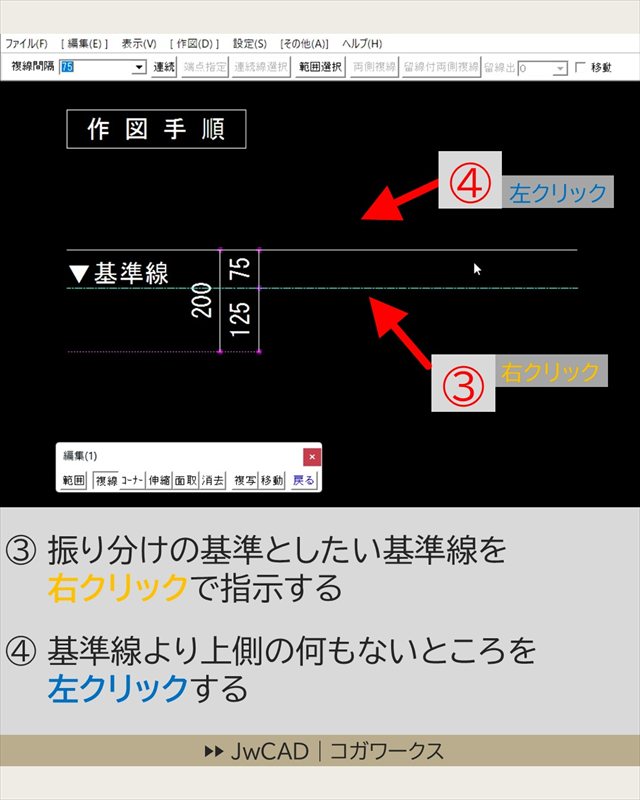

③ 振り分けの基準としたい基準線を右クリックで指示します。

基準線に対してどちら側に作図するのかを指示します。

④ 操作画面のなかで、基準線より上側の何もないところを左クリックします。

これで上側に75mmの距離にある線を作図することができました。このまま下側の線の作図に進みましょう。STEP6に続きます。

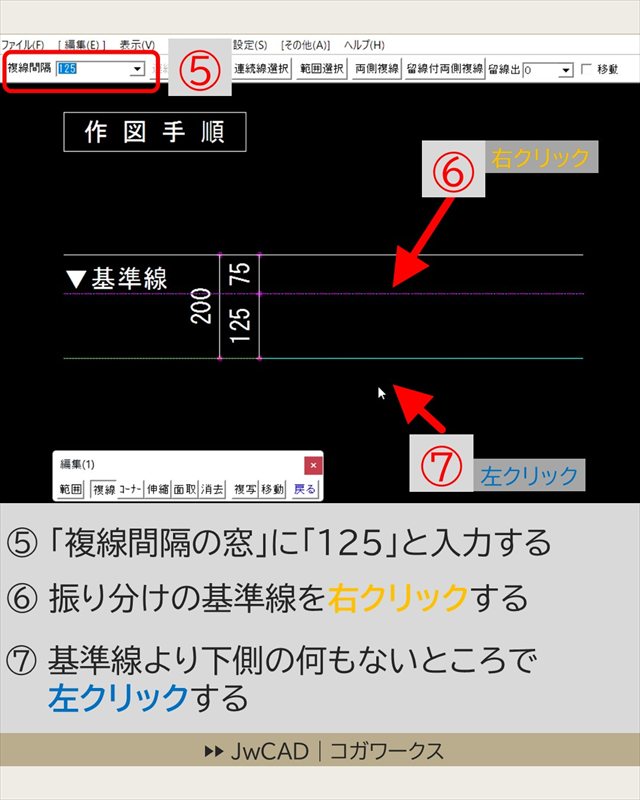

⑤ 下側の線を作図していきます。「複線間隔の窓」に「125」と数値を入力します。

⑥ 振り分けの基準となる基準線を右クリックで指示します。

⑦ 画面のなかで、基準線より下側の何もないところを左クリックします。

これで基準線から下側に125mmの距離にある線を作図することができました。

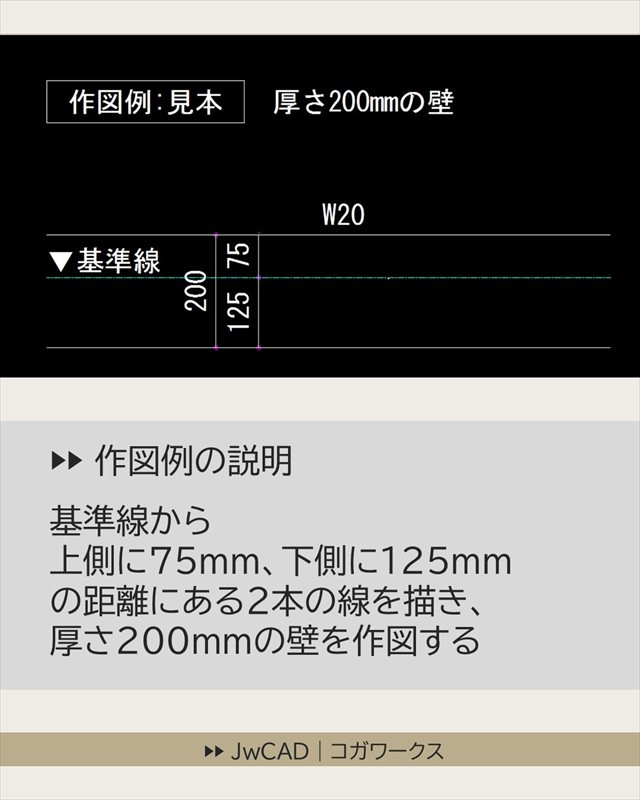

⑧ 基準線から75mm上側にある線と125mm下側にある２本線を描いて厚さ200mmの壁を作図することができました。
