JW-CADでよく使う基本操作の一つ、線の消し方を見ていきましょう。
1本の線を全部消す方法と線の一部分だけを消す方法を解説します。
★このページでわかること★
- JwCADをはじめたばかりの超初心者さんがつまづきやすいポイントをていねいに解説しています。
このページではJwCADの基本操作 「線を消去する方法」のうち
- １本の線を全部消す方法
- １本の線の一部分だけを消す方法
を知ることができます。
目次
線を消す方法①－１本の線を全部消す方法
線を消す場合も左クリックと右クリックの使い分けに注意
線を消去する方法を見ていきましょう。
① まず図形を消去するコマンドを選びます。
ショートカットキーは
【 D 】です。
② 次に消したい線の上で「右クリック」を押します。
左クリックでは一部分しか消えてくれません。
慣れるまで間違いやすいので注意しましょう。
③ 「右クリック」で選んだ線を
全部消すことができました。
線を消去する方法には「線の全部を消去する方法」と「線の一部分を消去する方法」があります。
使い分けを合わせて押さえておきましょう。

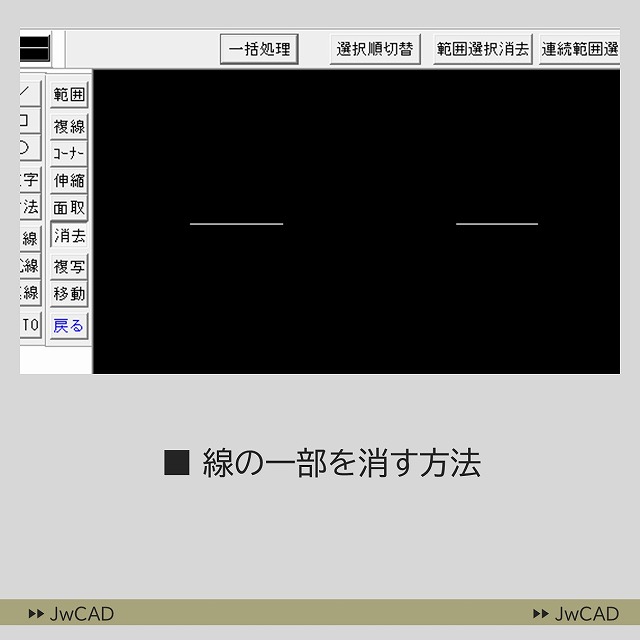

線を消す方法②－１本の線の一部分だけを消す方法
線の一部分だけを消す場合は左クリックを使います。
線の一部分を消去する方法を見ていきましょう。
① まず図形消去線コマンドを選びます。
ショートカットキーは
【 D 】です。
② 次に一部分を消したい線の上で
「左クリック」を押します。
ここで右クリックすると線全部が
消えてしまいます。この使い分けに
慣れていきましょう。
③ 消したい部分の始まりの点を「左クリック」
で選びます。
④ 消したい部分の終わりの点を「左クリック」
して決定します。
⑤ すると線の一部だけを消すことができました。
事前に補助線が引いてあれば「右クリック」で正確な位置を決めて消去することもできます。
